研究設備

自慢の研究設備です。かなりハイレベルな研究環境です。

※学長等による実験室視察の様子

恒温恒湿実験室

三軸圧縮試験装置

動的単純せん断試験装置

高拘束圧一面せん断試験装置

中空ねじりせん断試験装置

建設システム工学科のHPでも本研究室の最新の研究設備を公開しています。コチラをご覧下さい。

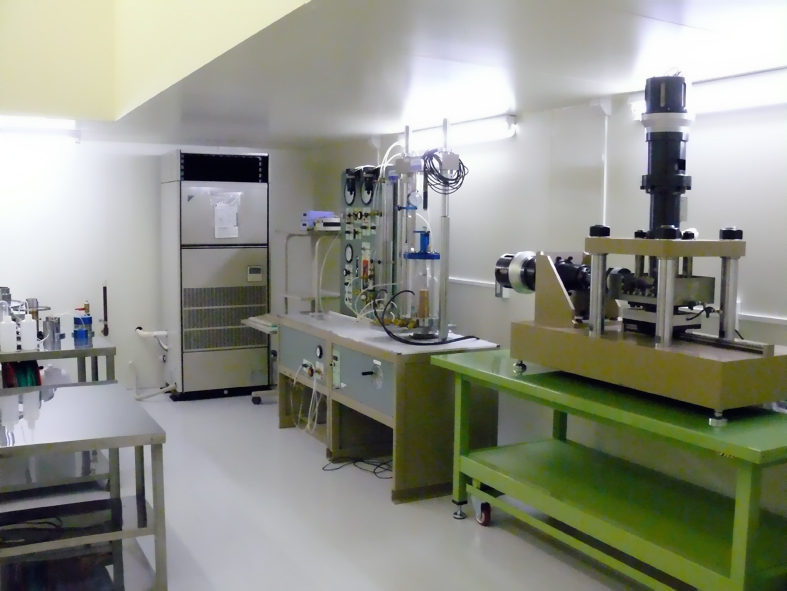

恒温・恒湿実験室

ハイテク・リサーチ・センター整備事業の一環で整備されました。

面積約35㎡　最大天井高3.4m

気温　 22℃±1℃　湿度 60%±2%

2007年9月末完成

完成時の様子

関連テーマ：研究室全テーマ

ページTOPへ戻る

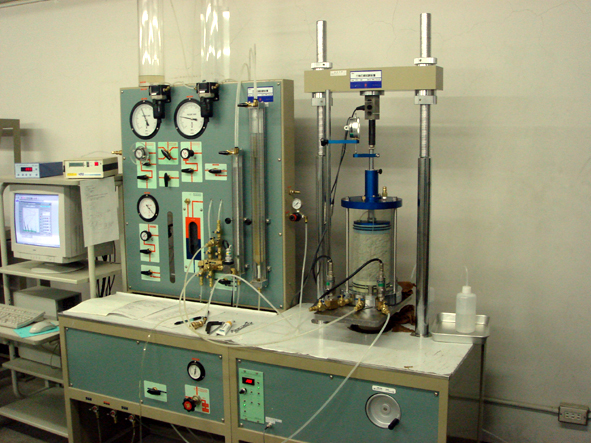

　三軸圧縮試験装置　

最大圧縮容量： 50kN
ジャッキストローク： 70mm
載荷速度：0.002～2.0mm/min.
DCサーボモータ使用

最大セル圧： 800kPa
供試体サイズ：直径50mm～100mm，高さ100mm～200mm

(株)誠研舎製　2006年導入

関連テーマ：豪雨時の堤防や盛土法面災害に対する減災研究

ページTOPへ戻る

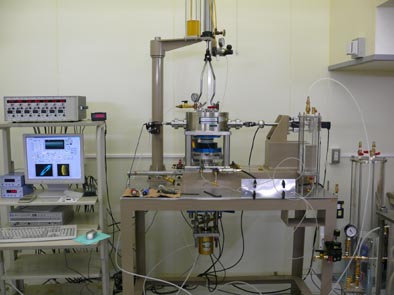

動的単純せん断試験装置

最大圧縮容量： 5kN
最大せん断容量：5kN
水平ストローク： 50mm
載荷速度：0.002～2.0mm/min.
ステッピングモータ使用

最大セル圧： 800kPa
供試体サイズ：直径60mm，高さ30mm
内部ロードセルによるせん断，垂直応力の測定
多層スリップリングによる単純せん断モードの実現

(株)誠研舎製　2006年導入　2007年大幅改造

関連テーマ：長周期海溝型地震時の鋭敏粘土地盤の被害予測に関する研究

ページTOPへ戻る

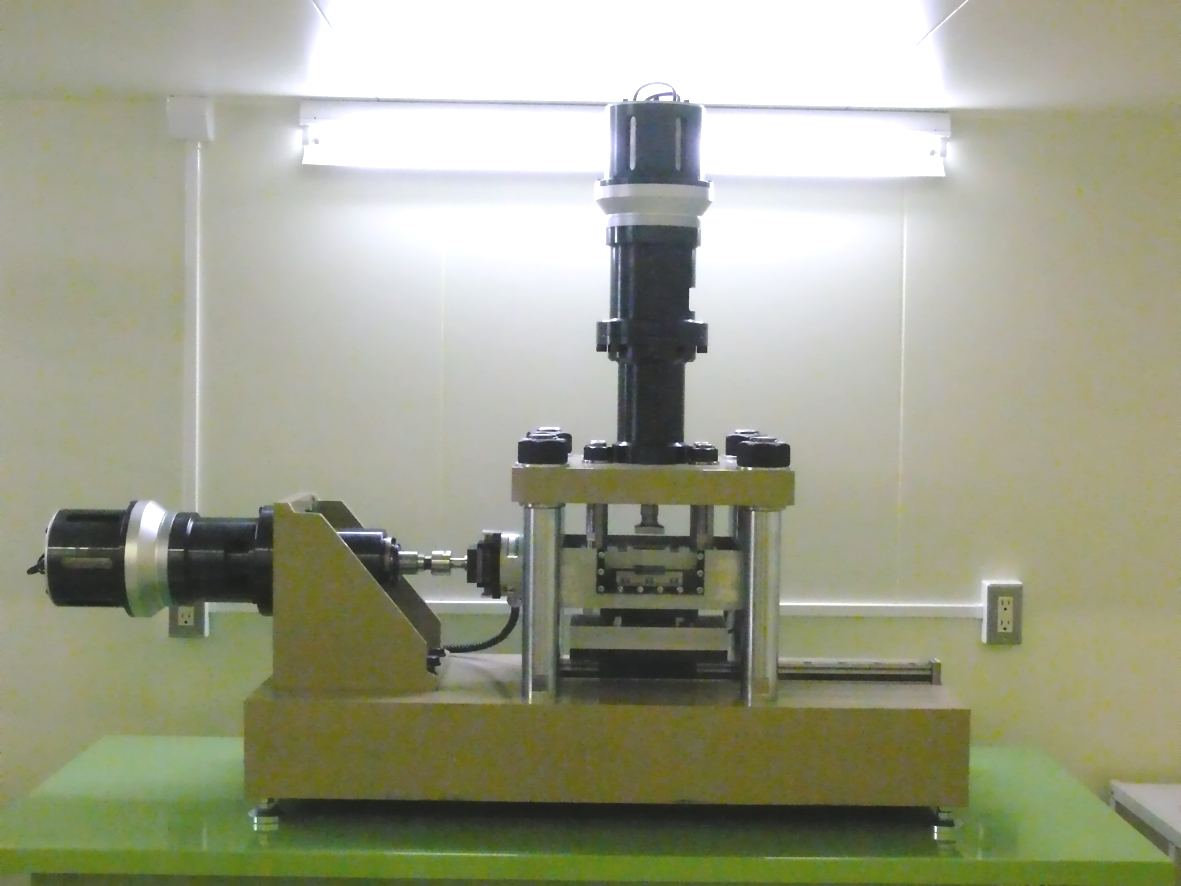

高拘束圧一面せん断試験装置　

最大圧縮容量： 25kN （10MPa)
最大せん断容量：20kN (8MPa)
垂直ストローjく： 50mm
水平ストローク： 40mm
載荷速度：0.001～1.0mm/min.
メガトルクモータ使用
供試体サイズ：50mm×50mm×40mm厚の直方体
高耐圧アクリル面を介してせん断中の供試体表面の観察が可能（画像解析によるせん断帯の観察）

(株)ジャコム製　2007年導入

関連テーマ：高レベル放射性廃棄物の地層処分に関する研究

ページTOPへ戻る

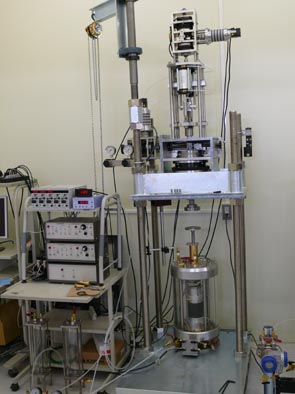

三軸・中空ねじりせん断試験装置

軸ひずみ載荷： 10kN
ねじりせん断載荷： 300Nm 　
軸ストローク： 100mm 　
載荷速度：軸ひずみ速度 1.0～0.0005mm/min 　
　　　　　　　ねじり載荷速度 1.0～0.0005度/min 　
ACサーボモータ制御　電磁クラッチ反転方式　

供試体サイズ：直径50mm，高さ100mm（三軸）
　　　　　　　　　外径100mm，内径60mm，高さ100mm（中空ねじり）

最大セル圧3MPa

(株)東京試機製　2007年導入
